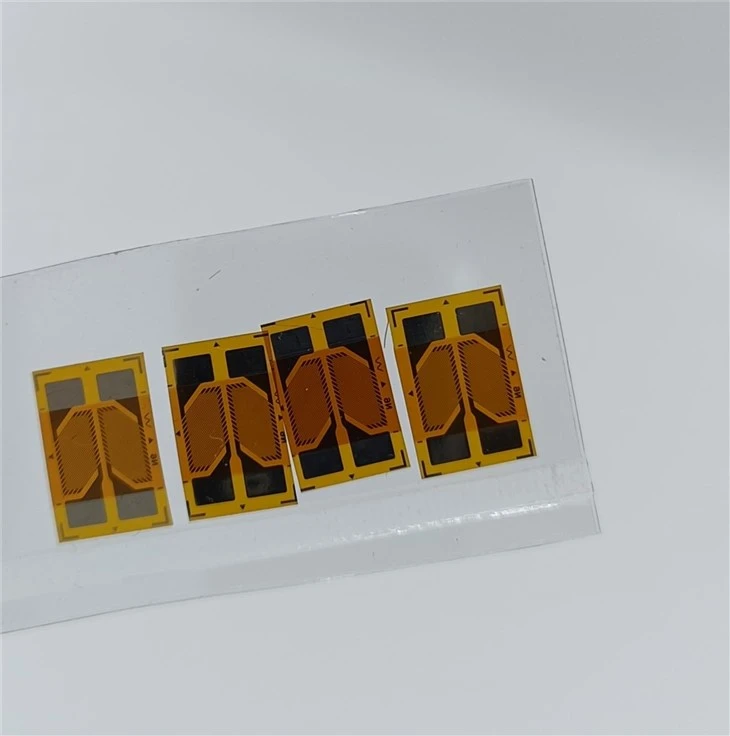

Šlyties pluošto deformacijos matuokliai su V{0}}formos tinkleliais HA serija
Šlyties pluošto deformacijos matuokliai su V{0}}formos tinkleliais HA serija yra skirti matuoti šlyties įtempimą, atsirandantį dėl sukimo momento arba sukimo apkrovos. Jie gali turėti vieną arba du matavimo tinklelius, pritvirtintus prie vieno laikiklio. Vienoje-tinklelio konfigūracijoje įtempio matuoklio elementas yra nukreiptas 45 laipsnių kampu veleno ašies atžvilgiu. Dviejų-tinklelių šlyties įtempių matuoklis, taip pat žinomas kaip V rozete, turi matavimo elementus, nustatytus 45 laipsnių ir 135 laipsnių kampu. Šie matuokliai dažniausiai naudojami tokiose srityse kaip variklio velenai ir pavaros, kur juos galima naudoti apskaičiuojant veleno galią pagal deformacijos matavimus.]
Modelis: HA serija
Nešiklio medžiaga: fenolio aldehidas / poliimidas / epoksidas
Matavimo medžiaga: folija (nikelio vario lydinys, Constantan arba Karma)
Atsparumas: 350 650 1000 omų
Darbinė temperatūra – 30-80 laipsnių, temperatūros kompensavimo diapazonas ＋10-80 laipsnių
Nuo trijų (3) iki penkių (5) litavimo taškai, užtikrinantys ilgalaikį stabilumą.
| MODELIS | Tinklelio dydis (mm) | Pagrindo dydis (mm) | Tinklelio atstumas (mm) |
| BF(BA/BE)350-2HA | 2.0×3.7 | 9.0×5.6 | / |
| BF(BA/BE)350-3HA | 2.8×5.5 | 9.7×6.7 | / |
| BF(BA/BE)350-4HA | 3.7×6.4 | 8.5×7.4 | / |
| BF(BA/BE)650-3HA | 2.8×4.7 | 8.8×5.7 | / |
| BF(BA/BE) 1000-3HA | 2.8×5.5 | 9.7×6.7 | / |
| BF(BA/BE) 1000-4HA | 3.8×6.4 | 8.5×7.4 | / |
V-Formos tinkleliai: du tinklelio modeliai orientuoti vienas į kitą 90 laipsnių kampu, todėl jie gali reaguoti į sudėtingą komponento šlyties įtempį.
Wheatstone tilto integravimas: sujungus šiuos dvigubus tinklelius į visą tiltelį, panaikinamos lenkimo jėgos, kurios kitu atveju būtų matuojamos vienu matuokliu, užtikrinant, kad būtų aptiktas tik šlyties įtempimas.
Erdvę-Taupantis dizainas: integruotas dizainas leidžia atlikti tikslius matavimus tais atvejais, kai erdvė yra ribota, pvz., sukimo momento jutikliuose ar mažuose apkrovos elementuose.
Sukimo momento matavimas: naudojamas sukimo momento jutikliuose, kad būtų galima matuoti veleno sukimosi jėgas.
Šlyties jėgos matavimas: naudojamas šlyties pluošto apkrovos elementuose ir kituose svėrimo įrenginiuose, kad būtų galima matuoti šlyties įtempį sukeliančias jėgas.
Keitiklio konstrukcija: Idealiai tinka vidiniams apkrovos elementų elementams ir kitiems jutikliams, kuriems reikalingas tikslus šlyties arba sukimo momento aptikimas.
Didesnė galia: Dviejų matuoklių konfigūracija gali užtikrinti didesnę elektros galią esant tokiam pačiam įtempimo lygiui, palyginti su vienu matuokliu, todėl matavimo jautrumas yra didesnis.
Savaiminis-kompensavimas: daugelis dvigubų šlyties įtempių matuoklių yra sukurti su savaiminės-temperatūros ir šlyties kompensavimu, kad būtų užtikrintas ilgalaikis-stabilumas ir tikslumas, ypač naudojant jutiklius.
Lenkimo kompensavimas: kai naudojami tinkamame Wheatstone tilte, šie matuokliai veiksmingai pašalina nepageidaujamą lenkimo įtampą.
Pastaba:Galimi kiti modeliai ir dydžiai pagal kliento pageidavimą
